GreenThumb Posted April 10, 2013 Share Posted April 10, 2013 Bonjour à tous, je suis un noobi en matière d'hardware et j'aimerai savoir quelque trucs par rapport a mon PC. J'aimerai prendre deux ventilateur BitFenix pour les mettre la facade latéral de ma tour mais je suis ^perdu au niveau des branchement ( http://www.materiel....ouge-68456.html ) Dans la description voici ce qui est marqué "1 x 3 pins (alimentation) + 1 x 2 pins (contrôle LED)" Et voici les connecteurs disponible dans ma tour : https://www.dropbox.com/s/jflzrfwogrbatws/2013-04-10%2015.50.18.jpg https://www.dropbox.com/s/6j7d44aae5vgz26/2013-04-10%2015.50.27.jpg Donc j'aimerai savoir si j'ai les bon connectreus pour brancher les deux ventilo montré plus haut et comment. Voilà désolé pour cette question de noob mais je suis perdu ^^ Merci d'avance. Link to comment Share on other sites More sharing options...
snoopy1492 Posted April 10, 2013 Share Posted April 10, 2013 Un ptit tour là : http://www.bitfenix.com/global/en/products/accessories/spectre-led#specs (en anglais) Ils t'expliquent qu'il y a un cable classique 3 pin qui fournit l'alimentation au ventilo et aux Leds, et un cable 2 pins qui ne sert qu'a allumer les leds dans le cas où tu aurais un boitier ou rhéobus avec contrôle des leds (ne surtout pas brancher sur une source d'alim ce connecteur 2 pins!). Le ventilo est fourni avec un adaptateur molex->3pins pour alimenter le ventilo au cas où tu n'es pas ou plus de prises ventilo dispo sur ta carte-mère. Mais si tu en as, je te conseille de connecter les ventilos dessus, ca te permettra de les controler et éviter qu'ils ne tournent à fond tout le temps en 12V (ou alors bidouiller la molex pour faire tourner les ventilos en 5V ou 7V) Link to comment Share on other sites More sharing options...

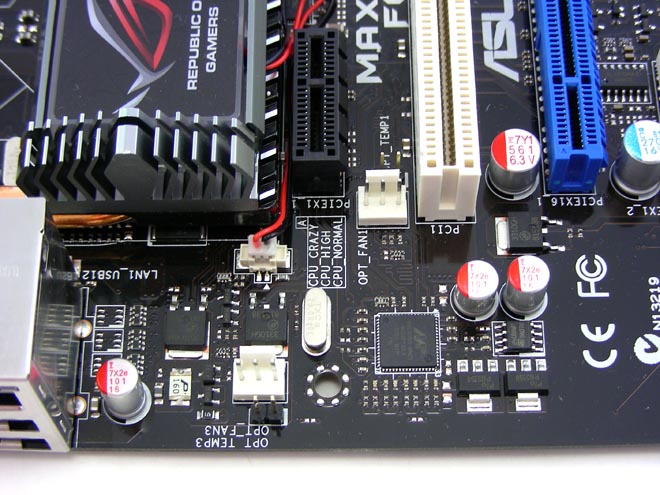

bred94 Posted April 10, 2013 Share Posted April 10, 2013 Bonjour, En fait le branchement principal de la plupart des ventilateurs est en 3 pins ou 4 pins (pwm), ceux-là se branchent directement sur la carte-mère. Comme sur l'image ci-dessous : (on peut voir 2 branchements 3 pins) Certains se branchent sur une prise "molex" de l'alimentation (ta 1ère photo) mais c'est plus rare. D'après un commentaire sur le site ldlc, le fil à 2 pins ne se branche que dans certaines conditions (par exemple, dixit, dans les boitiers bitfenix) et ne servirait qu'à pouvoir éteindre la LED. Semi grilled :) Link to comment Share on other sites More sharing options...
GreenThumb Posted April 10, 2013 Author Share Posted April 10, 2013 Merci pour les reponses. Donc vous me conseillé de brancher les 3pin sur ma CM mais est-ce que j'ai les bon connecteurs et en ai-je assez pour brancher les deux ventilos sur la CM? Merci d'avance Link to comment Share on other sites More sharing options...
snoopy1492 Posted April 10, 2013 Share Posted April 10, 2013 Pour ca faut qu'on sache quelle est ta carte mère... Link to comment Share on other sites More sharing options...
GreenThumb Posted April 10, 2013 Author Share Posted April 10, 2013 Pour ca faut qu'on sache quelle est ta carte mère... Oups :/ C'est une MSI B75MA P45 Mais au cas ou je voudrai les brancher en MOLEX vu que j'ai des 4pin et les ventilos en ont 3 je n'aurai pas de probleme? (il y a un adaptateur fourni avec?) Link to comment Share on other sites More sharing options...
ArchangeBlandin Posted April 10, 2013 Share Posted April 10, 2013 Le mieux serait encore de chercher, visuellement, si tu en as de libres, parce que si c'est pour découvrir que oui, tu en as plein, mais que non, ils ne sont pas accessibles ou qu'ils sont utilisés, ça n'avancera pas à grand chose. Mais au cas ou je voudrai les brancher en MOLEX vu que j'ai des 4pin et les ventilos en ont 3 je n'aurai pas de probleme? (il y a un adaptateur fourni avec?) Tu peux très bien les brancher en molex, ça marchera très bien si l'adaptateur est fourni. Link to comment Share on other sites More sharing options...
snoopy1492 Posted April 10, 2013 Share Posted April 10, 2013 POur la carte mère, si tu n'as pas déjà branché d'autre ventilo que celui de processeur, c'est bon car tu as deux prises dessus. Sinon comme je l'ai dit, un adaptateur est fourni Link to comment Share on other sites More sharing options...
GreenThumb Posted April 10, 2013 Author Share Posted April 10, 2013 Ok merci a vous deux pour vos réponses, je vais les commander alors :) Merci beaocup de votre aide si rapide! Link to comment Share on other sites More sharing options...
snoopy1492 Posted April 10, 2013 Share Posted April 10, 2013 Tiens : Link to comment Share on other sites More sharing options...
GreenThumb Posted April 10, 2013 Author Share Posted April 10, 2013 Merci snoopy pour l’illustration :) Link to comment Share on other sites More sharing options...
foetus Posted April 10, 2013 Share Posted April 10, 2013 Dans le manuel d'utilisateur euro [M7798v1.0_EURO.zip], page 19 [avec 3 x 2 beaux schémas] CPUFAN,SYSFAN1~2: Fan Power ConnectorsThe fan power connectors support system cooling fans with +12V. If the mainboard hasa System Hardware Monitor chipset on-board, you must use a specially designed fanwith a speed sensor to take advantage of the CPU fan control. Remember to connectall system fans. Some system fans may not connect to the mainboard and will insteadconnect to the power supply directly. A system fan can be plugged into any availablesystem fan connector. Édit: Le CPUFAN et le SYSFAN 1 sont des molex 4 points alors que le SYSFAN 2 est un molex 3 points.En théorie, tu peux brancher à l'arrache un 3 points sur un 4 points et versi et versa, un 4 points sur un 3 points.Édit 2: Le SYSFAN 2 n'est pas contrôlé par la carte mère au contraire du CPUFAN.Ils aiment jouer chez MSI Link to comment Share on other sites More sharing options...
