Intel Desktop Board D945GCLF avec processeur Intel Atom intégré

Cette carte mère mini-itx est INtéressante de par son processeur, un Atom 1.6Ghz, et de par son coût minime (60-80€). Je propose donc ici de réunir les discutions à son sujet. Je devrais la commander incessamment sous peu. J'en profiterais donc pour vous faire un reportage photo et quelques tests.

Description :

Format : Mini-ITX / micro-ATX compatible (171.45 mm par 171.45 mm)

Processeur : Integrated Intel Atom processor with a 533 MHz system bus Memory

Mémoire :

• un slot 240-pin DDR2 SDRAM

• Compatible DDR2 533 / 667 MHz

• Support de 2Go de mémoire maximum


Chipset : Intel 945GC and ICH7

Audio : Intel High Definition Audio : Realtek ALC662 audio code (2+2 channel HD audio)

Video : Intel Graphics Media Accelerator 950

I/O : Contrôleur d'I/O SMSC LPC47M997 pour les ports série, paralèlle et PS2.

LAN : Realtek 10/100 Mbits/sec

Interfaces :

• Six ports USB 2.0

• 2 SATA (3.0 GB/s)

• 1 PATA IDE interface UDMA 33, ATA-66/100.

• 1 port série

• 1 port parallèle

• 2 PS2 clavier et souris


Port d'extension : 1 PCI 2.2

Chipsets : Intel 945GC et ICH7 Chipset

Notes :

• Le ventirad du chipset nord est haut de 45mm. Cette carte mère n'est donc pas compatible avec tout les boitiers mini-ITX.


Compatible :

- Voom

- Voom-2 (CD/DVD drive only connectable with Slim-to-SATA adapter)

- M300(-LCD)

- Travla C137

Incompatible :

- M200(-LCD)

- Boitiers Morex

• Il est nécessaire d'avoir un connecteur P4 pour alimenter cette carte mère


Photos :

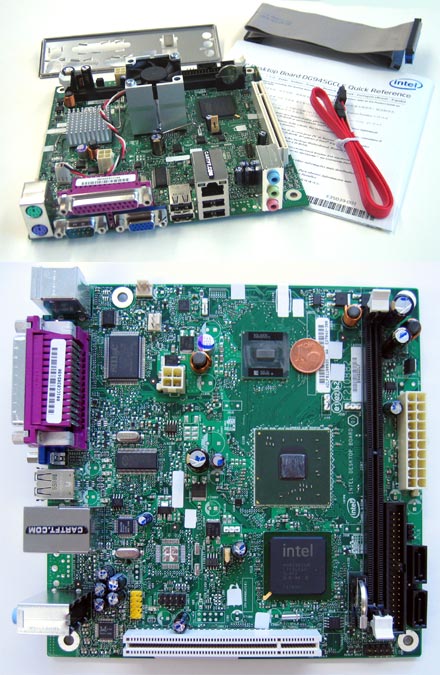

Boîte et carte :

PCB et implantation :

Panneau arrière :

Bundle :

Versions :

Interface BIOS :

Note Vista :

Benchs :

Benchmark de comparaison entre trois plateformes Atom

Après avoir été en possession de trois plateformes Atom, j'en profite pour publier une comparaison des résultats de cinq benchmarks. Les configurations matériels des différentes plateformes sont quasiement identiques. Seul le MSI Wind embarquait 2Go de DDR2 contre 1Go pour l'EeeBox et la carte mère Intel D945GCLF. Il est a noter aussi que les disques durs différes.

Rappel des configurations :

MSI Wind

Processeur : Atom N270 @ 1.6GHz

Mémoire Vive : 2048Mo DDR2

Chipset : Intel 945GMS + ICH7M

Chipset Graphique : Intel GMA 950

Disque dur : SATA Western Digital 80Go (WD800BEVS)

Asus EeeBox

Processeur : Atom N270 @ 1.6GHz

Mémoire Vive : 1024Mo DDR2

Chipset : Intel 945GSE Express + ICH7M

Chipset Graphique : Intel GMA 950

Disque dur : SATA Seagate 80Go (ST980210AS)

Intel D945GCLF

Processeur : Atom N270 @ 1.6GHz

Mémoire Vive : 1024Mo DDR2

Chipset : Intel 945GC Express + ICH7

Chipset Graphique : Intel GMA 950

Disque dur : Western Digital Caviar SE16 500 Go (WD5000AAKS)

Z-Bench :

Plus le résultats est élevé et plus la machine testée est performantes.

wPrime 1024M :

Plus le temps du benchmark est petit et plus la machine testée est performante.

Super PI Mod 1.4 1M :

Plus le temps du benchmark est petit et plus la machine testée est performante.

3d Mark 2003 :

Plus le résultats est élevé et plus la machine testée est performantes.

3d Mark 2006 :

Plus le résultats est élevé et plus la machine testée est performantes.

Conclusion : On peut facilement remarquer la différence au niveau graphique entre le MSI Wind et ses deux concurrents. A priori, une mise à jour BIOS du MSI Wind pourrait lui permettre de rattraper ces conccurants. Cependant, les configurations étant si proche les unes des autres, il apparait difficile d'en faire sortir une du lot. La carte mère Intel et l'EeeBox semblent aussi performant seul le MSI Wind pêche sur les benchs 3d.

Liens Intel :

• Lien vers la fiche Intel

• Fiche descriptive


• Les différentes configurations disponibles


• Mises à jour Bios et pilotes logiciels


• Guide produit Intel


• Manuel


Tests :

• Test Atom Fudzilla

• Test Upgraderguides

• Test car-pc.info

• Test epiacenter.de

• Test minitechnet.de

• Bench canadien


Vidéos :

•

•


Topics :

• Topic silentpcreview

• http://www.tranquilpc.co.uk/forum

• Forum hwupgrade.it - Screen bios et Superpi


[iamthemitch]

"Dispo" chez Neox.fr pour la France, ou AuBonMicro.

Compter +/- 60¤ avec fdp.

Commande passé fin juin chez Neox, toujours en attente par contre.

Demande d'infos faite auprès de AuBonMicro, Intel n'a pas encore commencé les livraisons pour la France.

Donc je n'ai pas encore pu tester

[Barroud]

:nonnon: Elle n'est pas dispo mais juste référencée

Je devrais la recevoir aujourd'hui ou demain du moins, je l'espère

[jackinow]

nettement moins cher que de l'EPIA

Et vous allez vous en servir pour quoi tous les deux?

Une divx box / serveur de stockage me tenterait bien, mais avec du VGA ...

[Barroud]

Euh J'ai un projet un peu fou, dont je vous ferais part au fur et à mesure de l'avancement Je compte installer une Debian minimal avec un VMserver. Ensuite, je compte y faire tourner dessus un ipcop en passerelle et peut être un SME ou WHS ou WS2k3

Oui, je sais, je suis pas tranquille mais ça à le mérite d'être INtéressant

En config, j'aurais donc cette carte mère que j'ai reçu aujourd'hui Je ferais des photos et tests Une disque dur de 500Go SATA, 2Go de DDR2 (que j'attend), une carte dual gigabit Intel (que j'attend aussi)... On verra ce que j'arrive à faire.

[jackinow]

je m'étais fais un truc avec ipcop aussi. C'est pas mal du tout ce petit truc :)

Mais par contre j'ai du mal à imaginer comment tu peux faire tourner IPCOP en même temps qu'un WHS par exemple.

Je suis curieux de voir ce que ça donnera

[Barroud]

Je ne connais pas du tout WHS, je l'ai commandé et reçu aujourd'hui... Je ne suis pas certain non plus que cela convienne pour ce que je veux faire. C'est pour cette raison que je basculerais peut être sur une SME. Maintenant, d'un point de vue virtualisation, ça ne pose pas de problème mise à part un éventuel manque de ressources... C'est pour ça que j'aviserais en fonction des capacités de la bête.

Un autre problème important est surtout la sécurité. Un Ipcop en machine virtuelle peut être dangereux si l'hôte n'est pas bien sécurisé. Mais ça, c'est encore un autre problème

[Barroud]

Toujours pas testé, il me manque l'adaptateur P4 Pour l'instant, j'ai installé un vmserver sur une debian minimal mais sur une ITX M10k. WHS tourne mais ça rame un peu surtout que j'ai que 512Mo de DDR dessus...

[Barroud]

Ajout des benchs

[kyro]

Il est soudé l'Atom ?

[Barroud]

Oui ça se voit sur la photo ci-dessus.

[kyro]

C'est vrai qu'on ne voit pas le socket, mais ça aurait bien pu être un socket invisible

[Barroud]

[kyro]

N'empèche je viens de remarquer un truc assez con : Le proco est plus petit et chauffe moins que le ..... chipset (au vu de la taille du "gros ventirad")

Intel aurez quand même pu sortir un truc plus "homogène" non ?

[Barroud]

Exactement, c'est ce qui a été reproché à cette carte. Mais bon, une évolution ne serait tarder, avec le marché des netbooks...
