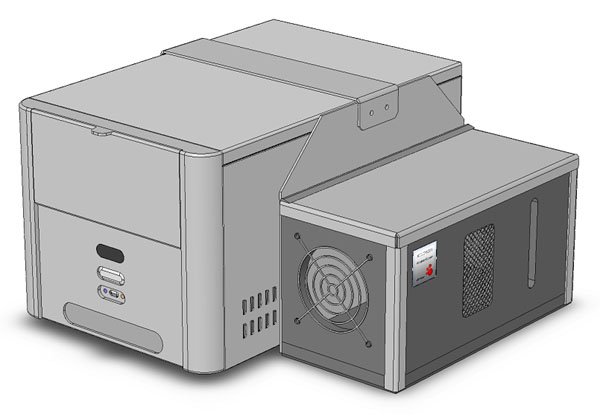

3D_Man Posted November 12, 2004 Posted November 12, 2004 Salut a tous Tous dabord je ne sais pas si jai choisi la bonne rubrique pour poster mon topic !! (les modo le changeront si il nest pas a la bonne place) Voici mon projet : Certains avait pu voir le projet Lanbooster premier du nom, mais un probleme de condo de la cm et une perte de motivitée la mi de coté pendant un petit moment, mais il nest pas perdu Ce nouveau projet se prenome donc Lanbooster V2 car il est toujours dans le but de faire des mods les plus petits possibles Basé sur une plateforme BArbone (ideq 200v) je vais lui gréffer un refroidissment watercoolé, externe, car l'idée davoir tous ce petit monde a l'interieur du boitier ne ne me satisfait pas et pour une maitenance aisé (lexterieur est le plus pratique) Le matos : -Ideq 200v (sous garantie donc aucun trou sur le boitier pour faire petter la garantie, cest aussi l'objet qui ma poussé a faire une watercase durant la periode de garantie) -Reservoir plus pompe eihem 600l -Echangeur micro (fan 80*80) -Tuyaux 10/8 -Embouts G1/4 -Regulateur fan -Bloc cpu 1A-SL2 (micro channel cuivre) -Support 478 -Du bois -Plaque alu 1/5 Rendu du Ideq_200V (seul) Barbone avec son systeme de refroidissement externe
greggandjah Posted November 12, 2004 Posted November 12, 2004 En fait tu comptes mettre ton barebone dans une watercase en bois? C'est ça l'idée?
3D_Man Posted November 13, 2004 Author Posted November 13, 2004 non pas vraiment je me suis peut etre mal fait comprendre ma watercase sera largement plus petite kun barbone, elle sera gréffé sur le coté du barbone (garantie oblige) et bien sur transportable ne meme temp que le barbone jai choisi le bois, pour son insonorisation aux vibrations et il me fallait une cloison d'environ 10 mm, de l'alu aurait été plus lourd et n'isole pas les vibration ni le bruit Voici un eclatée de la partie bois -L'ouverture circulaire cest l'entrée d'air de l'échangeur (fan 80*80) régulé -L'ouverture rectangulaire cest pour l'extratino d'air ki a fait son boulot en passant a travers l'échangeur -Le trou oblon cest pour visualiser le niveau mais surtout la couleur du liquide dans le reservoir sans rien demonter Voila voila
greggandjah Posted November 13, 2004 Posted November 13, 2004 Ok pour le bois... Ca promet d'être pas mal en effet! A quand les photos???? En passant, tu as utilisé quel logiciel pour la vue 3d éclatée... j'en cherche désepérement un pour les plans de ma future "tour"
3D_Man Posted November 13, 2004 Author Posted November 13, 2004 Cest le logiciel que j'utilise au taff, oui ok je boss pour ma pomme pendant le taff et alors cest solidwork si ça peut t'aider, mais il est protegé d'apres ce ke je sais, et lacheter coute une vrai petite fortune, trouve un autre prog cest surement le mieux a faire.. enfin voila
ChiKeN Posted November 13, 2004 Posted November 13, 2004 Solid WorkS C'est le log que j'utilisé quand j'étais au lycée ! C vrai qu'il es cool !

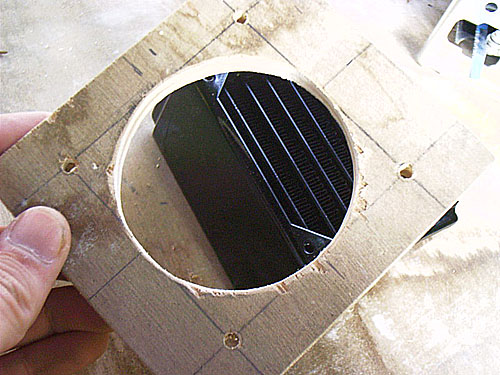

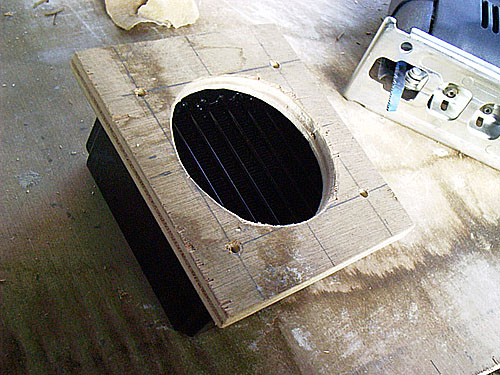

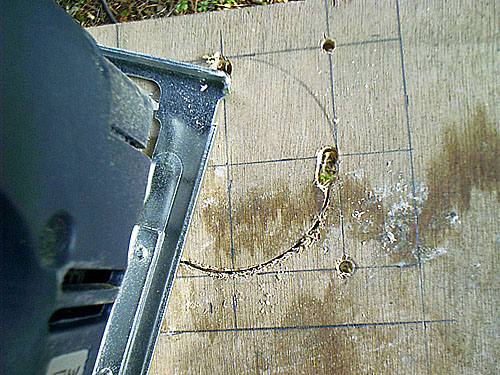

3D_Man Posted November 13, 2004 Author Posted November 13, 2004 today decoupe des elements en bois avec dremel, scie sauteuse, lime, perceuse etc etc
greggandjah Posted November 13, 2004 Posted November 13, 2004 Snif j'aime bien solidworks quand je bossais avec au lycée... mais c'est vrai qu'il est trop cher... dommage Bon début. Au fait le bois tu vas le finir comment? Je veux dire pr là, l'extérieur: couleur, vernis?
3D_Man Posted November 13, 2004 Author Posted November 13, 2004 je vais le peindre car la planche que jai trouvé est crade peinture en gris comme le barbone, avec le couvercle superieur alu sa fera bien je pense demain photo du montage avant pate a bois pour gommer les imperfections du bois ++

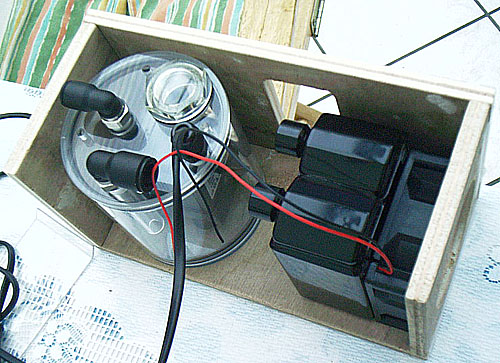

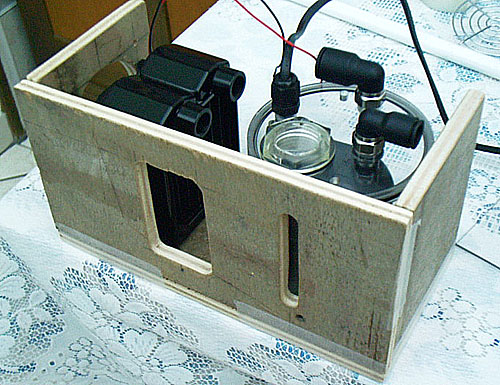

3D_Man Posted November 14, 2004 Author Posted November 14, 2004 mise en position avec du scotch pour presenter avant vissage, patte a bois, ponçage
jackinow Posted November 14, 2004 Posted November 14, 2004 tu compte le poser au dessus de ton mini pc?
ChiKeN Posted November 14, 2004 Posted November 14, 2004 tu compte le poser au dessus de ton mini pc? non sur le coté !

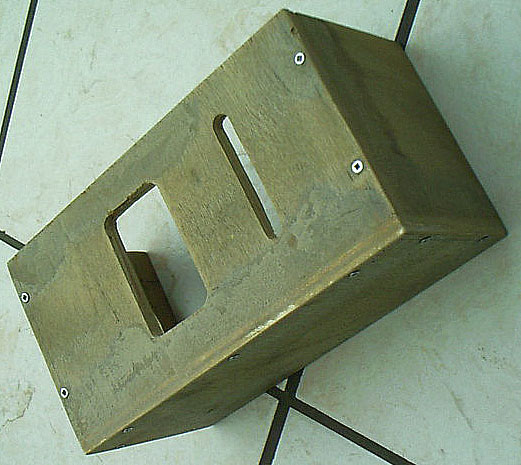

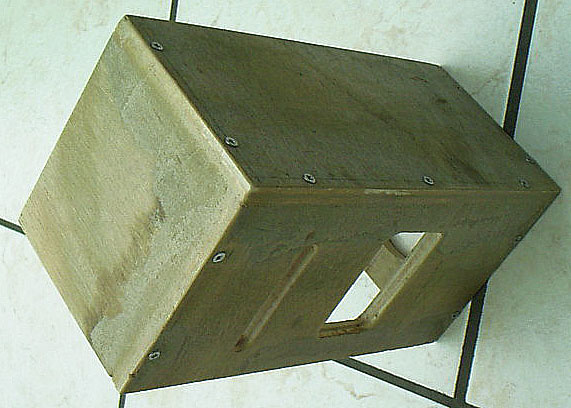

3D_Man Posted November 16, 2004 Author Posted November 16, 2004 Bon voici la suite: patte a bois pour egaliser les jonctions
Alex_83 Posted November 16, 2004 Posted November 16, 2004 Joli travail. Tu comptes juste le peindre apres, ou le recouvrir ? Bonne continuation
greggandjah Posted November 16, 2004 Posted November 16, 2004 Joli travail.Tu comptes juste le peindre apres, ou le recouvrir ? Bonne continuation je vais le peindre car la planche que jai trouvé est cradepeinture en gris comme le barbone, avec le couvercle superieur alu sa fera bien je pense Ca prend forme, pas mal, continue!!!
PoLteRgeIsTiUm Posted November 16, 2004 Posted November 16, 2004 Ouais bon projet J'attend de le voir fini Sinon tu les fais avec quoi tes dessins en 3d, car moi j'aurai besoin d'un prog qui fait ca aussi...
greggandjah Posted November 17, 2004 Posted November 17, 2004 Solidworks (il le dit justement après une de mes interrogations).... Y en a qu'on de la chance Sinon tu fais comme moi: 50 feuilles grattées au crayon de papier (bon pour la perspective c'est moyen, mais c'est correct!!
PoLteRgeIsTiUm Posted November 17, 2004 Posted November 17, 2004 Solidworks (il le dit justement après une de mes interrogations)....Y en a qu'on de la chance Sinon tu fais comme moi: 50 feuilles grattées au crayon de papier (bon pour la perspective c'est moyen, mais c'est correct!! Ah ouais j'avais pas vu Moi j'ai utilisé solid concept mais je le trouve completement daubé...
greggandjah Posted November 18, 2004 Posted November 18, 2004 Je suis en train de tester TurboCad... ben en y allant de but en blanc j'ai rien réussi à faire.... je vais devoir me farcir le manuel de 300 pages avant de pouvoir faire quelquechose re
